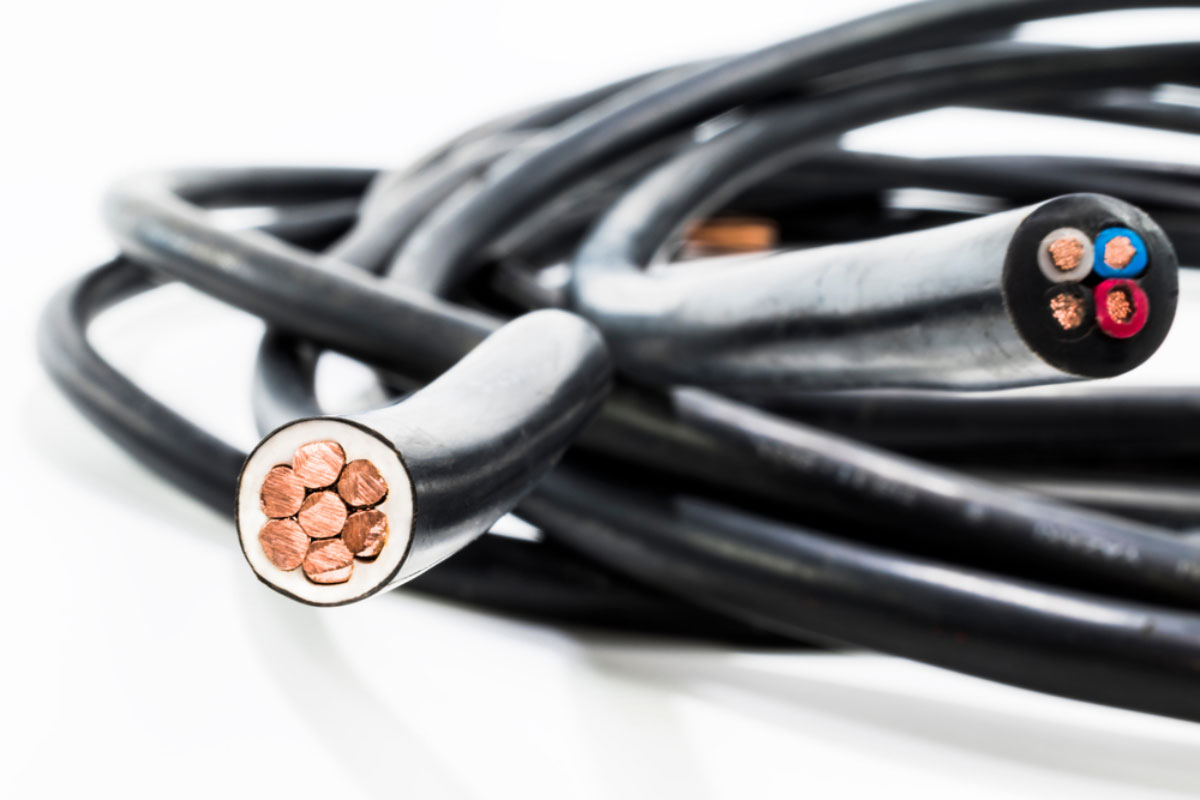

سطح مقطع کابل برق بر چه اساسی محاسبه می‌شود؟  برای محاسبه سطح مقطع کابل برق فاکتورهای مختلفی باید مورد توجه قرار بگیرد. جریان مصرفی، جریان در کابل برق، مسافتی که کابل برق در آن مورد استفاده قرار می‌گیرد و از همه مهم‌تر مقدار افت ولتاژ در کابل‌کشی زمینی و هوایی فاکتورهایی هستند که سطح مقطع به آن‌ها وابسته بوده و در محاسبه باید مورد توجه قرار بگیرد.سیم و کابل خراسان افشار نژاد

محاسبه سطح مقطع کابل بر اساس افت ولتاژ

افت ولتاژ یک کابل را در حالت پایدار می‌توان با استفاده از رابطه Vd=√3.I.(RCosφ+XSinφ)L محاسبه کرد. در این رابطه

Vd افت ولتاژ
R مقاومت کابل در هر فاز تحت جریان متناوب
I حداکثر جریان در حالت پایدار
X راکتانس هر کابل در هر فاز
Cosφ ضریب توان در شرایط بار کامل
L طول کابل

افت ولتاژ در یک کابل در هیچ شرایطی نباید از میزان استاندارد بیشتر باشد.سیم و کابل پرتو الکتریک

افت ولتاژ در کابل‌ها بر اساس استاندارد حین حرکت طبیعی موتور 5 درصد، زمان شروع حرکت 15 درصد، زمان اعمال بار به موتور 5 درصد و در زمان اعمال برد نور 3 درصد است. سیم و کابل کسری
