ترانکینگ لگراند (Legrand Trunking) یک محصول کاربردی به جهت انجام کابل کشی های ساختار یافته به شکل روکار در محیط های مختلف است که از جنس PVC ساخته می شود. ترانکینگ این قابلیت را می دهد تا به وسیله آن انواع کابل های برق و شبکه را در محیط های خانگی، اداری و تجاری به سایر نقاط هدایت نمایید که علاوه بر آن در طول مسیر کابل کشی امکان نصب انواع مغزی های کلید و پریز شامل کلید برق، پریز برق، شبکه، تلفن، فیبرنوری و ده ها نوع مکانیزم دیگر را فراهم می نماید. ترانکینگ های لگراند به صورت شاخه های دو متری با عرض، عمق و سایز درب متنوع تولید می شوند که به جهت بیان عرض و عمق از دو عدد ضرب شده در یکدیگر نظیر 80 (عرض) در 50 (عمق) استفاده می شود. در ایران اما ترانکینگ 80×50، 105×50، 150×50 و 195×50 از رایج ترین سایز های ترانکینگ لگراند محسوب می شوند. یک کابل کشی زیبا و منظم به وسیله ترانکینگ نیاز به تجهیزات جانبی بسیاری دارد که به آن “اکسسوری ترانکینگ” گفته می شود که در ادامه به توضیح هر یک از آن ها می پردازیم.
ترانکینگ های لگراند از نظر عرض، عمق و سایز درب دارای تنوع بسیار زیادی می باشند که در ایران رایج ترین عمق 50 میلی متر می باشد. همچنین رایج ترین عرض های ترانکینگ لگراند در ایران شامل 80، 105، 150 و 195 میلی متر می باشند که علت تولید این محصولات با عمق ها و عرض های متنوع پاسخ گویی به نیاز مصرف کننده و پشتیبانی از حجم کابل های عبوری در پروژه های مختلف است تا خریدار متناسب با نیاز خود و پرداخت هزینه ای مناسب کابل کشی خود را انجام دهد. لازم به ذکر است که تمامی ترانکینگ های لگراند به صورت شاخه های دو متری به بازار عرضه می شوند که واحد اندازه گیری آن “متر” یا “شاخه” می باشد. ترانکینگ 80 در 50 و ترانکینگ 150 در 50 لگراند دارای درب 65 میلی متر و ترانکینگ 105 در 50 و ترانکینگ 195 در 50 نیز دارای درب 85 میلی متری می باشند. لگراند با اختصاص یک کد منحصر به فرد به هر یک از کالاهای خود هویت آن ها را به صورت کامل مشخص می نماید که کد 0104XX تا کد 01099X متعلق به خانواده بزرگ ترانکینگ ها دارد.
ترانکینگ های لگراند در ایران از نظر سایز به چهار گروه 80، 105، 150 و 195 میلی متر تقسیم می شوند.
انواع سایز ترانکینگ لگراند شامل موارد زیر می باشد:
ترانکینگ لگراند 80×50
ترانکینگ لگراند 105×50
ترانکینگ لگراند 150×50
ترانکینگ لگراند 195×50
ترانکینگ لگراند سایز 80×50 میلی متر به کم عرض ترین سایز ترانک لگراند در ایران گفته می شود که دارای عرض 80 میلی متر، عمق 50 و طول دو متری می باشد. این ترانکینگ دارای درب نرم 65 میلی متر است و استفاده از آن در پروژه ها و محیط های اداری کوچک رایج می باشد. هر ترانکینگ 80*50 لگراند ظرفیت نگهداری از 50 کابل شبکه را دارد که با توجه به تفاوت در میزان ضخامت کابل ها این عدد می تواند کمتر یا بیشتر باشد. نصب ترانک عرض 80 لگراند به وسیله پیچ و رول پلاک و یا چسب دو طرفه بر روی سطوح مختلف انجام می پذیرد که به جهت نصب آن سوراخ هایی بر روی بدنه ترانکینگ از پیش قرار گرفته است. نصب درب 65 میلی متری بر روی این محصول به سادگی به وسیله خارهای نگهدارنده انجام می پذیرد که با وارد آوردن فشار یا کشیدن آن نصب یا جداسازی درب انجام می پذیرد. ترانکینگ 80 در 50 لگراند با کد 010462 به بازار عرضه می شود.
معرفی ترانکینگ 80 در 50 لگراند
ترانکینگ 80×50 پایین ترین عرض ترانک لگراند در ایران است که به جهت کابل کشی هایی با حجم پایین مورد استفاده قرار می گیرد.
ترانکینگ لگراند 105×50 میلی متر با کد 010464 یکی از پرفروش ترین و اقتصادی ترین مدل های ترانک برند لگراند است که به جهت استفاده در پروژه های متوسط و محیط هایی نظیر بانک ها، ادارات، سازمان ها و … مورد استفاده قرار می گیرد. ترانکینگ 105*50 لگراند دارای شاخه های دو متری با عرض 105 میلی متر، عمق 50 و درب 85 میلی متر مناسب برای استفاده در بسیاری از پروژه های کابل کشی ساختار یافته است. جنس بدنه این ترانکینگ ساخته شده از PVC است و انعطاف پذیری بالایی در برابر فشار، ضربه و تغییرات دمای محیطی از خود نشان می دهد. پشتیبانی از درب نرم 85 میلی متر بر روی این ترانکینگ سبب می شود تا سرعت نصب و راه اندازی آن به دلیل زاویه خمش بالا در زوایای گوناگون داخلی و خارجی افزایش یابد و نیازی به برش در قسمت درب در محل های زاویه دار نباشد. این ترانکینگ به صورت استاندارد از 80 عدد کابل شبکه پشتیبانی می کند که این مقدار متناسب با ضخامت کابل ها متغیر می باشد.
ترانکینگ 105*50 لگراند یکی از پرفروش ترین و محبوب ترین عرض های ترانکینگ لگراند است که در پروژه های گوناگون نظیر ادارات و سازمان ها مورد استفاده قرار می گیرد.

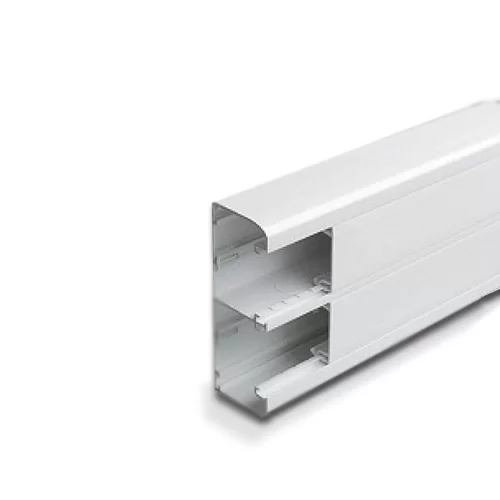

ترانکینگ لگراند 150×50 با درب نرم 65 میلی متر با کد 010427 یک ترانک دو محفظه با سایز متوسط است که به جهت استفاده از پروژه های نسبتاً بزرگ نظیر دیتاسنترها، مراکزی اداری وسیع و سازمان ها مورد استفاده قرار می گیرد. محفظه های این ترانکینگ 150*50 لگراند شباهت زیادی به ترانکینگ 80 لگراند دارد که به صورت پیوسته به یکدیگر متصل شده اند. این محصول دارای دو درب 65 میلی متر از نوع نرم و انعطاف پذیر است که به صورت مستقل بر روی هر یک از محفظه ها نصب می شود. عرض کلی این ترانکینگ 150 میلی متر است که به دو قسمت مساوی 75 میلی متری تقسیم شده است. عمق این ترانکینگ نیز همانند دیگر ترانک های لگراند 50 میلی متر است و طول هر شاخه از این محصول نیز 2 متری می باشد. ارائه دو محفظه به صورت یکپارچه توسط ترانکینگ 150 سبب می شود تا کابل های برق و شبکه به صورت مجزا از کنار یکدیگر عبور کنند که این ویژگی سبب می شود تا حد زیادی از میزان نویز در شبکه کاسته شود.
ترانکینگ 150*50 لگراند با ارائه دو محفظه مجزا امکان کابل کشی هایی با حجم متوسط را در پروژه های گوناگون فراهم می نماید.
ترانکینگ لگراند 195×50 با درب نرم 85mm عریض ترین سایز ترانکینگ لگراند در ایران است که با در اختیار گذاشتن دو محفظه به صورت دوبل، امکان کابل کشی های گسترده به وسیله ترانکینگ را در پروژه های بزرگ نظیر دیتاسنترها (مراکز انتقال داده)، پروژه های کابل کشی و سازمان ها ارائه می نماید. ترانکینگ 195*50 لگراند نیز تا حدودی شباهت زیادی به ادغام دو ترانکینگ عرض 105 لگراند دارد که به صورت یکپارچه و منسجم در کنار یکدیگر قرار گرفته اند. عرض کلی این ترانک لگراند 195 و عمق آن 50 میلی متر است که به صورت شاخه های 2 متری به بازار عرضه می شوند. جنس بدنه این محصول نیز همانند دیگر ترانکینگ های لگراند ساخته شده از جنس PVC است که مقاومت بسیار زیادی در برابر عوامل محیطی نظیر ضربه، فشار و تغییرات آب و هوایی دارد. ترانکینگ 195 در 50 لگراند با کد 010470 به بازار عرضه می شود.
ترانکینگ 195*50 لگراند عریض ترین سایز ترانکینگ لگراند است که به جهت استفاده در پروژه هایی با حجم کابل کشی بالا مورد استفاده قرار می گیرد.
تجهیزات و اکسسوری ترانکینگ لگراند
تجهیزات و اکسسوری ترانکینگ لگراند به قطعات و لوازم جانبی ترانک ها گفته می شود که در طول مسیر کابل کشی می توانند قابلیت هایی را از نظر فنی، ظاهر و کاربری به ترانکینگ ها بیفزایند. هر ترانکینگ دارای اکسسوری هایی با عرض و عمق متناسب به خود می باشد که باید در هنگام خرید به آن توجه نمود و از تجهیزاتی استفاده کرد که قابلیت نصب بر روی سایز مورد نظر را داشته باشد. اکسسوری های ترانکینگ لگراند دارای رنج گسترده ای از قطعات هستند که به جهت انجام یک وظیفه مشخص برای یک ترانک مورد استفاده قرار می گیرند.
در جدول اکسسوری و تجهیزات ترانکینگ لگراند می توانید کد متعلقات مربوط به هر یک از ترانکینگ ها را مشاهده نمایید.
اکسسوری های ترانکینگ لگراند شامل موارد زیر می باشد:
زاویه داخلی
زاویه خارجی
زاویه تخت
پارتیشن
مسدود کننده (ته بند)
سه راهی
درزگیر درب و بدنه
کادر مخصوص ترانکینگ
زاویه داخلی ترانکینگ لگراند قطعه ای پرکاربرد است که به وسیله آن می توان ترانکینگ را از محل هایی که دارای فرو رفتگی های 90 درجه است عبور داد. به جهت بیان ساده تر، فرض کنید نیاز به نصب ترانکینگ در یک فضای مربعی شکل را دارد. هر مربع از نمای داخلی دارای 4 زاویه و کنج است که به جهت کابل کشی در چنین فضایی به وسیله ترانکینگ می بایست از 4 عدد زاویه داخلی استفاده نمود. به جهت نصب زاویه داخلی ابتدا ترانکینگ ها به صورت کامل بر روی تمامی ضلع های یک مربع نصب می شوند و در پایان زاویه های داخلی محل های اتصال ترانکینگ ها در کنج ها را به صورت کامل پوشش می دهد. وظیفه زاویه داخلی ترانکینگ های لگراند پوشش دادن قسمت های خالی ایجاد شده در بالا و پایین بدنه ترانکینگ در کنج ها است که به وسیله آن از دسترسی به کابل های عبوری جلوگیری می شود و ظاهری زیبا را برای مسیر ترانکینگ لگراند ایجاد می نماید.
از زاویه داخلی ترانکینگ لگراند به جهت ادامه مسیر ترانک در کنج دیوار ها و سطوح استفاده می شود.
زاویه خارجی ترانکینگ لگراند
زاویه خارجی ترانکینگ لگراند نیز یکی دیگر از اکسسوری های کاربردی ترانکینگ ها است که به جهت گردش مسیر ترانکینگ بر روی زاویه های خارجی مورد استفاده قرار می گیرد. به جهت بیان ساده تر کاربرد زاویه خارجی ترانکینگ لگراند؛ فرض کنید قصد کشیدن ترانکینگ به دور یک مربع را دارید. هر مربع از سمت بیرون دارای چهار زاویه خارجی 90 درجه به شکل برآمدگی است که زاویه های خارجی درست در محل های زاویه ها نصب می شود. بنابراین در صورتی که در مسیر ترانکینگ ستون، برآمدگی یا زاویه های خارجی وجود دارد به جهت ادامه مسیر ترانکینگ و عبور از روی آن ها می توان از زاویه های خارجی در قسمت هایی که دارای برامدگی 90 درجه هستند استفاده نمود.
زاویه خارجی ترانکینگ لگراند بر روی زاویه های بیرونی سطوح در طول مسیر ترانکینگ مورد استفاده قرار می گیرد.
زاویه تخت ترانکینگ لگراند قطعه ای است که به وسیله آن می توان بر روی سطوح تخت و صاف یک گردش و تغییر مسیر 90 درجه برای ترانکینگ ایجاد نمود. به طور کلی زمانی که بر روی یک سطح صاف نیاز به تغییر مسیر ترانکینگ به سمت بالا، پایین، چپ یا راست به شکلی که بدنه دو ترانکینگ به شکلی کاملاً قائم مورد نیاز باشد، با قرار گیری زاویه تخت 90 درجه در محل اتصال دو ترانکینگ می توان ضمن جلوگیری از دسترسی افراد غیر به کابل های عبوری، یک جلوه زیبای ظاهری را علاوه بر تغییر مسیر ترانکینگ ایجاد نمود. زاویه های تخت ترانکینگ متناسب با عرض هر ترانک تولید می شوند که در هنگام خرید می بایست به ابعاد آن توجه کافی داشته باشد.
پارتیشن ترانکینگ لگراند (Sepration Partition) قطعه ای با طول دو متر است که با نصب آن در محفظه ترانکینگ می توان، فضای داخلی هر ترانکینگ را به قسمت های مختلف تقسیم نمود. به طور کلی در داخل محفظه ترانکینگ ها به شکل طولی برامدگی هایی به جهت نصب پارتیشن ها قرار گرفته است که با توجه به تعداد برامدگی های هر ترانک می توان دریافت که هر ترانکینگ قابلیت نصب چند پارتیشن را درون محفظه خود دارد. از این قطعه به جهت جداسازی کابل های عبوری از یکدیگر و مدیریت آن ها به شکل صحیح استفاده می شود و عمده مصرف آن جداسازی کابل های برق، شبکه و فیبرنوری از یکدیگر در داخل هر محفظه می باشد. نصب این محصول به صورت فشاری با استفاده از خارهای نگهدارنده انجام می پذیرد.
