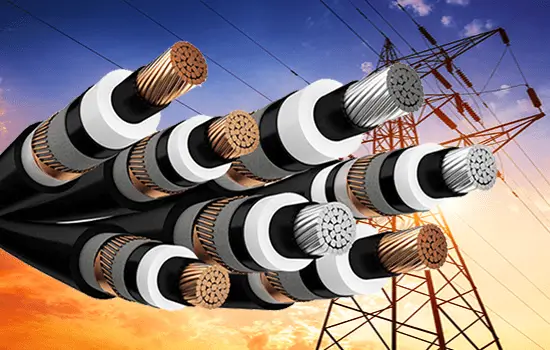

کابل سه فاز

محاسبه سطح مقطع کابل سه فاز  :در مدارهای دارای سیستم 3 فاز، جریان خط با ارت در شرایط تعادل صفر است. در حالت بار متعادل، فازها مشابه به هم هستند. به همین دلیل می‌توان تنها سطح مقطع را در یک فاز بررسی و محاسبه کرد. برای محاسبه سطح مقطع در مدارهای 3 فاز از فرمول a=100plw/α(VL)2 استفاده می‌شود (برای شرایط تعادل در نظر گرفته شده است). معمولا در مدارهای 3 فاز سعی بر این است که بار به صورت متعادل در هر 3 فاز تقسیم شود.سیم و کابل البرز الکتریک نور

در صورتی که این شرایط برقرار نباشد، باید در هر فاز به صورت جداگانه محاسبات مربوط به جریان مجاز، افت ولتاژ و سطح مقطع کابل انجام شود. در این شرایط در صورتی که خط تغذیه نیز بار یکسان نداشته باشد، باید هر کدام جداگانه محاسبه شده و در نهایت با هم جمع شوند.

محاسبه سطح مقطع کابل تک فاز

زمانی که کابل کشی یا سیم‌کشی برق به صورت زمینی انجام شده باشد، باید سطح مقطع کابل بر اساس افت ولتاژ در مدار و سایر پارامترهای مهم محاسبه و تعیین شود. در مدارهای تک فاز، در زمان کابل‌کشی زمینی بر اساس افت ولتاژ می‌توان سطح مقطع را بر اساس فرمول a=200ρℓICosφ/αV محاسبه کرد. در این فرمول:سیم و کابل الوند کابل تارا

α درصد افت ولتاژ مجاز بر اساس استاندارد( نباید از یک حد مشخص بیشتر باشد)
a سطح مقطع کابل
ℓ مسافت
Cosφ ضریب توان
V ولتاژ مدار
از این فرمول زمانی می‌توان استفاده کرد که خط تغذیه بار یکسان داشته باشد در غیر اینصورت محاسبه سطح مقطع باید برای هر یک از خطوط بار به صورت جداگانه انجام شده و در نهایت اعداد به دست آمده با هم جمع شوند. سیم و کابل پرتو الکتریک
